Þrátt fyrir að búa í heimi full af rafeindatæknihugbúnaði, heldur rafeindatækni ennþá blæja leyndardóms. Verkunaraðferðir rafrænna verkefna virðast svo abstrakt, þar sem ekkert er hægt að sjá í vinnunni til að gera græjur virka. Án þess að færa gír, stokka og þess háttar, er ekkert sjónrænt að gerast á prentuðu hringrásinni. Þú getur ekki séð núverandi flæði, aðeins niðurstöðurnar af því. Sem slík er að taka upp rafeindatækni sem áhugamál eins og aðdáandi feat fyrir marga rafeindatækniverkefni. Að byggja upp eitthvað án þess að skilja alla kenningu á bak við það virðist óhugsandi.
En í raun er hægt að byggja upp verkefni með litla skilningi á kenningunum á eftir henni. Þó að þekking á rafeindatækni kenningu muni reynast meira en gagnleg, þá er það ekki nauðsynlegt að byggja einföld en gagnleg verkefni. Góðu leiðin til að hefjast handa er að kynna fyrst um þá hluti sem notuð eru á stjórnborðinu og störfum þeirra.
A Prentað Stjórn - Borg sem aldrei sefur
Er þetta loftmyndarskýring á New York ekki að minna þig á Prentað? Líkur á því hvernig borgir vinna, eru hluti í PCB sameinað til að mynda heilt kerfi til að knýja tækin okkar. Þegar þú hefur hugsað eftir þessum línum mun hugmyndin um að hafa svo marga mismunandi hluti á PCB ekki lengur virðast of erlenda hugmynd. Til að hjálpa þér að byrja, munum við kynna 15 algengar rafrænir hlutar sem eru festir á Prentakorti!
1. Resistors
Axial viðnám og litrík mótspyrna litur númer þeirra Resistors eru ein algengasta hluti í PCB og eru líklega einfaldasta að skilja. Virka þeirra er að standast straumstraum með því að dreifa raforku sem hita. Þeir koma í fjölmörgum mismunandi gerðum úr ýmsum efnum en klassísk mótspyrna sem flestir þekkja hobbyistinn eru "axial" stílviðnámin með leiðum á báðum löngum endum og líkamanum með lituðum hringum. Þessir hringir eru kóðar sem gefa til kynna viðnám gildi þeirra. Ef þú ert ekki viss um hvernig á að gera það skaltu kíkja á greinina okkar um deciphering litamerkingar viðnám !
2. Þétta

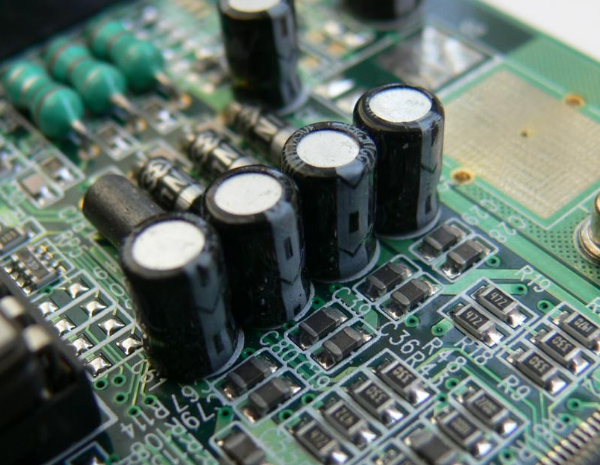

Radial rafgreiningarþétta fest á PCB Þéttaþættir eru næstu algengustu þættirnir sem þú finnur á PCB, og eru yfirleitt aðeins meiri en viðnám. Virkni þétta er að halda tímabundið rafhleðslu og sleppa því þegar meiri kraftur er þörf annars staðar í hringrásinni. Venjulega gerir það þetta með því að safna gagnstæðum gjöldum á tveimur leiðandi lögum sem eru aðskilin með einangrunar- eða díóefnisfræðilegu efni. Þéttiefni eru oft flokkuð í samræmi við leiðara eða díógefni, sem leiðir til margra gerða með mismunandi einkennum frá rafskautarefnum með miklum rafmagnsþéttum, fjölbreytt fjölliðaþétta til hinna stöðugra leirkerfisþétta. Sumir hafa svipaða líkur á axialviðnámum en klassískt þétti er geislamyndaður með tveimur leiðum sem liggja frammi frá sama enda.
3. Inductors
Mismunandi gerðir af inductors (heimild:
Inductors eru síðustu í fjölskyldunni af línulegum óvirkum hlutum, ásamt mótspyrna og þétta. Eins og þétta geymir þau orku, en í stað þess að geyma rafstöðueiginleikar, geyma sprautur orku í formi segulsviðs sem myndar þegar straumur rennur í gegnum þau. Einfaldasta sprautan er spólu vír. Því meiri fjöldi vafninga, því meiri segulsviðið og þar af leiðandi inductance. Þú gætir fundið þau vafinn í kringum segulmagnaðir kjarna sem kemur í ýmsum stærðum. Þetta þjónar að magna segulsviðið verulega og því geymda orku. Inductors eru oft notuð til að sía eða loka ákveðnum merki, til dæmis, hindra truflun á útvarpstæki eða nota í tengslum við þétta til að vinna með AC-merki í rofgjafa.
4. Potentiometers
Potentiometers eru mynd af breytilegu viðnám. Þau eru almennt í boði í hringlaga og línulegum gerðum. Með því að snúa hnúppum snúnings potentiometer er viðnám fjölbreytt þar sem snertiflöturinn er fluttur yfir hálfhringlaga viðnám. A klassískt dæmi um snúnings potentiometers er rúmmálsstýringin á geisladiskum þar sem snúnings potentiometer stýrir magninu núverandi til magnara. Línuleg potentiometer er sú sama, nema að mótspyrna sé fjölbreytt með því að færa renna snertið á mótstöðu línulega. Þeir eru frábærir þegar fínstilling er krafist á þessu sviði.
5. Transformers
Mismunandi gerðir af spennum Virkni spenni er að flytja rafmagn frá einum hringrás til annars með aukningu eða lækkun spennu. Þú getur sagt að spennan sé "umbreytt". Líkur á inductors samanstanda þeir af mjúkum járnkjarna með að minnsta kosti tveimur vafningum af vírinu sem er vafinn í kringum það - aðalspólu, í fyrsta eða frumrásinni og efri spólu fyrir hringrásina þar sem orka er flutt til. Þú gætir hafa séð stórar iðnaðar spenni á fjarstýringu; Þetta spenna spenna frá yfirlínuleiðslum, venjulega nokkur hundruð þúsund volt, við nokkur hundruð volt sem venjulega eru nauðsynlegar til heimilisnota.
6. Díóða
Því lengur sem leiðtoga gefur til kynna rafskautið á LED-tækinu í gegnum gat Mjög eins og einhliða götu, díóða er tæki sem leyfir núverandi að flæða aðeins í eina átt, frá rafskautinu (+) til bakskautsins (-). Það gerir þetta með því að hafa núll viðnám í eina átt og hár mótstöðu í gegnum aðra áttina. Þessi eiginleiki er hægt að nota til að loka núverandi straumi í röngum átt, sem gæti valdið skemmdum. Vinsælasta díóða með áhugamönnum er ljósdíóða eða LED. Eins og fyrsti hluti nafnsins gefur til kynna eru þau notuð til að gefa frá sér ljós, en sá sem hefur reynt að lóðmálmur einn veit, það er díóða, svo það er mikilvægt að fá stefnuna rétt, annars mun LED ekki kveikja .
7. Transistors
Einstaklega pakkað tvíhverfa Junction Transistors (BJT) Transistors eru talin grundvallarbyggingarblokkir nútíma rafeindatækni. Nokkrar milljarðar má finna í einum IC flís. En transistors eru einfaldlega magnari og rafeindaskiptar. Þeir koma í nokkrum gerðum, með tvíhverfa smári sem algengasta gerð. Þeir geta verið frekar flokkaðar í NPN og PNP útgáfur. Tvíhverfa transistors hafa 3 pinna - grunninn, safnari og emitter. Fyrir NPN-gerð, þegar núverandi (venjulega lítill straumur) rennur í gegnum frá botninum til emittersins, þá snýr það á annan hringrás sem veldur núverandi (venjulega miklu stærri) að rennsli frá safnara til sendanda. Í PNP smári, eru áttirnar til baka. Annar tegund smári, sem kallast Field effect transistor, eða FET, nota rafmagnsvettvang til að virkja aðra hringrásina.
8. Kísilstyrktur rectifier (SCR)
Einnig þekktur sem þyristors, Silicon Controlled rectifiers (SCR) eru svipaðar transistors og díóða - í raun eru þau í raun tvær transistors sem vinna saman. Þeir hafa einnig þrjár leiðir en samanstanda af fjórum sílikonlagum í stað þrjá og aðeins virka sem rofar, ekki magnara. Annar mikilvægur munur er á að aðeins einum púls er nauðsynlegt til að virkja rofann, en straumurinn á að beita stöðugt þegar um er að ræða eina smári. Þau eru meira til þess fallinna að skipta um stærra magn af afl.
9. Innbyggt hringrás
ICs, eða samlaga hringrás eru nákvæmlega það, þau eru hringrás og hluti sem hafa verið minnkuð niður á diskar hálfleiðara efni. Hreinn fjöldi íhluta sem geta passað á einum flís er það sem leiddi til fyrstu reiknivélarinnar og nú öflugir tölvur frá snjallsímum yfir í tölvur. Þeir eru yfirleitt heila breiðari hringrás. Hringrásin er venjulega hylin í svörtu plasthúsi sem getur komið í öllum stærðum og gerðum sýnilegum tengiliðum, hvort sem þeir eru að ná fram úr líkamanum eða hafa samband við pads beint undir eins og BGA-flögum til dæmis.
10. Crystal Oscillators
Crystal oscillators veita klukkuna í mörgum brautum sem krefjast nákvæmar og stöðugar tímasetningar. Þeir framleiða reglulega rafræna merki með því að líkamlega valda piezoelectric efni, kristalinu, til að sveifla, þar af leiðandi nafnið. Hver kristaloscillator er hannaður til að titra á ákveðnum tíðni og eru stöðugri, hagkvæmari og lítill myndandi þáttur miðað við aðrar tímasetningaraðferðir. Af þessum sökum eru þær almennt notaðar sem nákvæmar tímamælar fyrir örverur eða fleiri, í kvarsvörn.
11. Rofi og liðar
Grunnur og auðveldlega gleyminn hluti, rofi er einfaldlega máttur hnappur til að stjórna núverandi flæði í hringrásinni, með því að skipta á milli opið eða lokað hringrás. Þau eru nokkuð mismunandi í líkamlegu útliti, allt frá renna, hringtorgi, ýta á hnappinn, lyftistöng, skipta, lykilrofa og listinn heldur áfram. Á sama hátt er gengi rafsegulsviðs sem stjórnað er með segulloka, sem verður eins og eins konar tímabundið segull þegar straumur rennur í gegnum það. Þeir virka sem rofar og geta einnig magnað smástrauma við stærri strauma.
12. Skynjarar
Hitastig , ultrasonic fjarlægð og ljós skynjari einingar frá Seeed Grove System Skynjarar eru tæki sem virka til að greina breytingar á umhverfisskilyrðum og mynda rafmagnsmerki sem samsvarar þeirri breytingu sem er send til annarra rafeindabúnaðar í hringrásinni. Skynjarar umbreyta orku frá líkamlegu fyrirbæri í raforku, og svo eru þau í raun, transducers (umbreyta orku í einu formi í annað). Þeir geta verið allt frá tegund viðnám í viðnámshitatæki (RTD), til LEDs sem greinir í-fared merki, svo sem í sjónvarpi fjarlægur. Fjölbreytt skynjari er fyrir hendi af ýmsum umhverfisáhrifum til dæmis raki, ljós, loftgæði, snerta, hljóð, raka og hreyfiskynjara.
