Lykilatriði fyrir stjórnun SMT lóðmáls

​​​​​​​INNGANGUR

Sem eitt mikilvægasta efnið íSMT framleiðslulína, Gæðastjórnun í lóðmálmi hefur bein áhrif á ávöxtun og áreiðanleika fullunninna vara. Tölfræði iðnaðarins bendir til þess að um það bil 60% af gallum SMT ferils tengist óviðeigandi notkun lóða líma.

Þessi grein veitir fagmann, í - dýptargreiningu á öllu lóðmálastjórnunarferlinu og býður upp á kerfisbundnar lausnir fyrir rafeindatæknifyrirtæki.

Grunngildi stjórnunar á lóðmálma

Lóðmálmur er líma - eins og efni sem samanstendur af tin duft ál agnum og flæði blandað í sérstökum hlutföllum. Aðalhlutverk þess er að ná vélrænni tengingu og rafleiðni milli rafrænna íhluta og PCB spjalda. Á SMT framleiðslulínum, gallum íLóðmálmurprentariPrentunarferli nema 45% -70% af heildarvandamálum. Vísindalegt lóðmálastjórnun dregur ekki aðeins úr framleiðslukostnaði heldur bætir það einnig fyrsta ávöxtunarkröfu (FPY).

Fullt lífstýringar Framkvæmdastjórn fyrir lóðmál

Alhliða stjórnun á lóðmálma verður að ná til fimm lykilstiga - "Geymsla, útgáfa, notkun, endurvinnsla og förgun" - sem myndar lokað - Loop Management System. Koma verður að stöðluðum rekstraraðferðum (SOP) og gæðaeftirlitskerfi fyrir hvert stig.

Lóðmáls Paste Storage Management forskriftir

Geymsluforskriftir

• Hitastýring

- Óopað lóðmál verður að vera í kæli með 2-10 gráðu (frysting bönnuð), með geymsluþol 6 mánuði.

- sem eftir er opnuð lóðmál verður að vera innsigla og kæla, helst geymd í hreinum tómum ílátum. Notaðu innan sólarhrings.

• Umhverfiskröfur

- geyma í ljósi - verndað, innsigluð ílát. Aðgreindu mismunandi lotur/gerðir og fylgdu „fyrsta - í, fyrsta - út“ meginreglunni.

- Mælt með rakastigi: 30-60% RH. Forðastu oxun eða frásog raka.

• Bilunarviðmið

- fargaðu ef það er kælt yfir 6 mánuði eða eftir við stofuhita í meira en 12 klukkustundir eftir opnun (eða ef prentað en ekki lóðað innan sólarhrings).

- Notaðu ekki ef herða, aðskilnað eða flæði uppgufunar/þurrkun á sér stað

Notkunaraðferð

• Þíðingarferli

- Kælt lóðmálma verður að þiðna við stofuhita (20-25 gráðu) í að minnsta kosti 4 klukkustundir fyrir notkun. Ekki hita til að flýta fyrir þíðingu.

• Blöndun og einsleitni

- Eftir að þú ert að þíða, hrærið handvirkt eða vélrænt í 3-5 mínútur til að útrýma aðskilnað og tryggja jafna blöndun lóðmsunar og flæðis.

- Ef líma er of þurrt skaltu bæta við sérstökum þynnri til að stilla samræmi.

• Notkunarregla

- Notaðu aðeins upphæðina sem þarf, neyttu strax eftir opnun.

- Blandið afgangi yfir nóttina í 2: 1 hlutfall (nýtt líma: gamalt líma) og hrærið vandlega fyrir notkun

Umhverfis- og rekstrarleiðbeiningar

• Verkstæði umhverfi

- Hitastig: 22-28 gráðu (72-82 gráðu f), rakastig: 30-60% RH

- Ljúktu við staðsetningu íhluta og lóða innan 4 klukkustunda eftir prentun

• Prentun stjórnun

- forgangsraða stálkreppum til að tryggja gæði prentmyndunar

- Hreinsið stencil ljósop á 4 tíma fresti; batna og kæla lóðmálma ef vélin er aðgerðalaus í meira en 1 klukkustund

- notkunSPI lóðmálmur skoðunarbúnaðurTil að fylgjast með nákvæmni prentunar (td hæð, svæði)

Notkunarstjórnun framleiðslunnar

Stöðlun á lóðmálmaprentarabreytum

Umhverfiseftirlitsstaðlar

• Verkstæði hitastig: 25 ± 3 gráðu
• Loft rakastig: 50 ± 10%RH
• Lofthreinsun: ISO flokkur 7 eða hærri
• Titringsstjórn:<0.5mm/s²

Dynamic Monitoring Technology

SPC (tölfræðileg ferli stjórn) Kerfin fylgjast með lóðmálmaþykkt í rauntíma. Ákveðinn rafeindatækniframleiðandi náði ± 25μm nákvæmni stjórnun með 3D lóðmálmaeftirlitseftirliti (SPI) og minnkaði hlutfall prentunar um 67%.

Endurvinnsla lóðmálma og endurnotkun

Viðmið fyrir endurvinnanlegt lóðmál

Stigað endurvinnslukerfi

• Tier 1 Endurvinnsla: Lóðmálmur Paste Ónotaður eftir prentun en fyrir endurskoðun (bein endurnýting leyfð)
• Tier 2 Endurvinnsla: Ónotað, opnað lóðmálma (þarfnast prófana áður en það er lækkað)
• Tier 3 Endurvinnsla: Búnaður leifar (krefst sérhæfðrar endurnýjunarvinnslu)

Umhverfisstaðlar

Fargað lóðmál er flokkað sem HW49 hættulegur úrgangur, sem krefst förgunar af löggiltum aðilum. Koma á fót endurvinnslusamningum birgja. Einn iðnaðargarður minnkaði á hvern - tonna ráðstöfunarkostnað um 40% með miðlægri vinnslu.

Dæmigerðir gallar og lausnir

Prentun lægð

Rótorsök: Óstjórnað lóðmál

Lausnir:

• Stilltu thixotropic vísitölu að 1,8–2,2 svið
• Stjórnunarverkstæði Hitastig sveiflur<±2°C/hour
• Optimize stencil aperture aspect ratio (>1:1.5)

Gallar í lóðmálm

Forvarnarráðstafanir:

• Strictly control solder powder sphericity (>90%)
• Fínstillaendurskins ofnHitið snið (upphitunarhraði minna en eða jafnt og 3 gráðu /s)
• Notaðu köfnunarefni - varið endurflæði lóða (súrefnisinnihald<50ppm)

Glíma

Stefna um endurbætur:

• Auka virkjunarvirkni (bæta við 0,5-1,0% rósínafleiður)
• Fínstilltu hitastig endurflæðis (245 ± 5 gráðu)
• Bættu tíðni stencilhreinsunar (sameina þurrþurrku → tómarúmþurrkur)

Stafræn stjórnunarþróun

• Smart Storage System: REAL - tíma lóðmálma eftirlit með RFID flögum
• AI sjónræn skoðun: Djúp námsgrím fyrir sjálfvirkan galla flokkun
• Forspárviðhald: Stór gagnagreining til að sjá fyrir gæðabreytingum í lóðmálinu
• Blockchain rekjanleiki: END - til - enda áreiðanleg mælingar frá hráefni í fullunnar vörur

Eftir að hafa innleitt greindur stjórnunarkerfi minnkaði 5G búnaður framleiðandi lóðmáls - tengda gæðaatvikum um 89%og náði árlegum efniskostnaði yfir 2 milljónum Yuan.

Niðurstaða

Í Precision Electronics Manufacturing hefur stjórnun lóða líma þróast úr grunngeymslu í þverfaglega kerfisverkfræði viðleitni sem nær yfir efnafræði, efnafræði og sjálfvirkni. Að koma á stöðluðu, stafrænu og grænu enda - til - endastjórnunarkerfisins tryggir ekki aðeins vörugæði heldur skilar einnig verulegum efnahagslegum ávinningi fyrir fyrirtæki. Eftir því sem iðnaður 4.0 Framfarir mun stjórnun greind lóðmálma verða mikilvæg bylting til að auka samkeppnishæfni í rafeindatækni.

Skjótar staðreyndirum Neoden

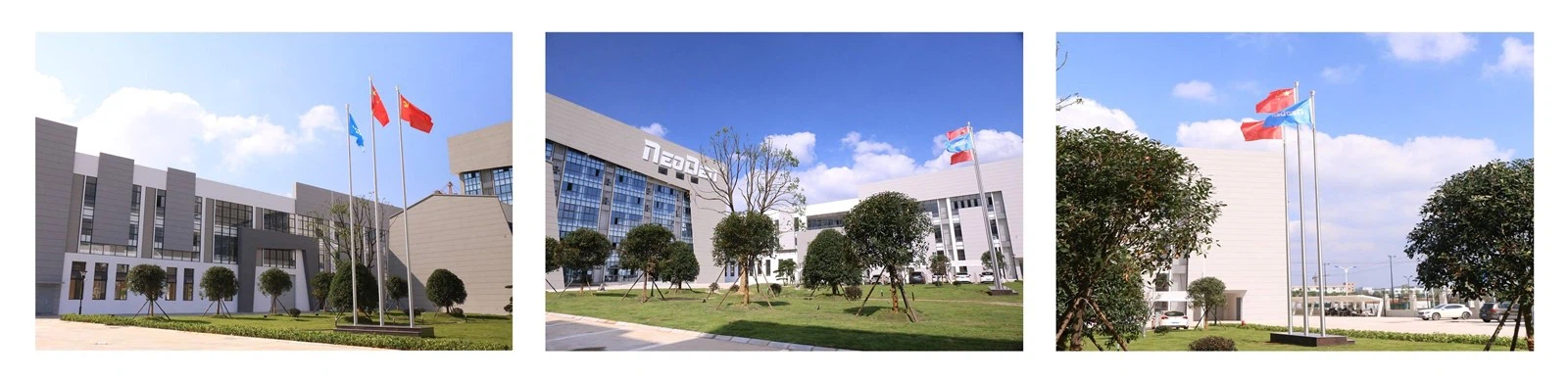

1) stofnað árið 2010, 200 + starfsmenn, 27000+ sq.m. verksmiðja.

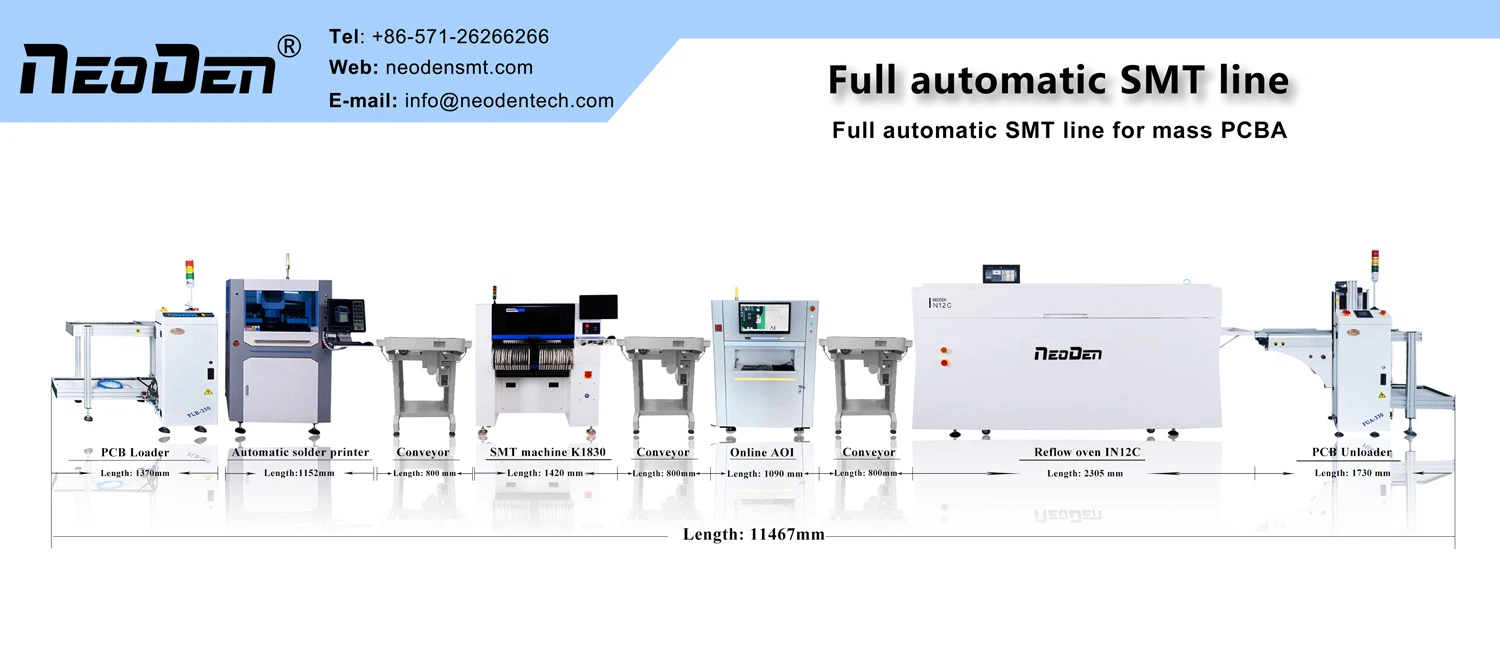

2) Neoden vörur: mismunandi röð PNP vélar, Neoden YY1, Neoden4, Neoden5, Neoden K1830, Neoden9, Neoden N10p. Reflow ofn í röð, svo og heill SMT línur innihalda allan nauðsynlegan SMT búnað.
