Gerðir PCB
Skipta má PCB í stífar hringrásarborð, sveigjanlegar hringrásarbretti og stífur-sveigjanleg borð.
Almennt PCB er kallað stíft PCB. Sjónræn munur milli stífs PCB og sveigjanlegrar PCB er að sveigjanlegt PCB er hægt að beygja. Sameiginleg þykkt stífar PCB er 0.2mm, 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 2.0mm, o.fl. Og sameiginleg þykkt sveigjanlegs PCB er 0.2mm, og þykkt þykknaðarinnar lag verður bætt aftan á hlutana sem soðið verður. Þykkt þykkuðu lagsins er breytileg frá 0,2 mm til 0,4 mm. Tilgangurinn með því að skilja þetta er að veita landfræðilega tilvísun til byggingarverkfræðinga þegar þeir hanna. Algengt efni stíft PCB eru meðal annars: fenólpappírskínamíni, epoxýpappírlaminat, pólýester glerfléttlaminat, epoxýgler klútlaminat; Algeng efni sveigjanlegs PCB eru meðal annars: pólýesterfilm, pólýímíðfilm, FEP kvikmynd.
Samkvæmt fjölda hringrásalaga má skipta PCB í eina spjaldið, tvíhliða borð og fjöllaga borð. Sameiginleg fjöllags borð er 4 laga borð eða 6 laga borð og flókna fjöllags borð getur náð tugum laga.
Einn pallborð
Stöðvar á einni hlið. Á einfaldasta PCB eru hlutar einbeittir á annarri hliðinni en vír eru einbeittir hinum megin (þegar það eru flísíhlutir eru þeir sömu hliðar og vír og innstungutæki eru hinum megin). Vegna þess að vír birtast aðeins á annarri hliðinni er PCB af þessu tagi kallað ein hlið. Vegna þess að það eru margar strangar hömlur á hönnunarrásina á einni spjaldinu (vegna þess að það er aðeins ein hlið, raflögnin getur ekki farið yfir og verður að vera í kringum sjálfstæða brautina), aðeins fyrstu hringrásirnar nota slíkar spjöld.
Tvíhliða borð
Tvíhliða spjöld eru með raflögn á báðum hliðum borðsins, en til að nota vír á báðum hliðum er nauðsynlegt að hafa rétta hringrásartengingu milli beggja hliða." brú" á milli þessara hringrása er kallað tilraunahola (um). Leiðarholið er lítið gat fyllt eða húðað með málmi á PCB, sem hægt er að tengja við vír á báðum hliðum. Vegna þess að flatarmál tvíhliða töflunnar er tvisvar sinnum stærra en á einni spjaldið, leysir tvöfalda spjaldið vandamálið við að svíkja raflögn í einni spjaldið (það er hægt að fara hinum megin í gegnum göt), sem er hentugra fyrir rásir flóknari en eina spjaldið.
Marglaga borð
Til að auka flatarmál raflögn nota fjöllagsspjöld fleiri ein- eða tvíhliða raflögn. Prentað hringrásarborð með einu tvíhliða sem innra lagi, tvö einhliða sem ytra lag eða tvö tvíhliða sem innra lag og tvö einhliða sem ytra lag. Prentað hringrásin sem er til skiptis tengd með staðsetningarkerfi og einangrandi tengingarefni og þar sem leiðandi grafík er samtengd í samræmi við hönnunar kröfur verður fjögurra laga og sex laga prentaða hringrásarborð, einnig þekkt sem marglaga prentað hringrás borð. Fjöldi laga borðsins þýðir ekki að það séu nokkur sjálfstæð raflagnir. Í sérstökum tilvikum verður auðu lagi bætt við til að stjórna þykkt borðsins. Almennt er fjöldi laga jafnt og felur í sér tvö ystu lögin. Flest móðurborð eru 4 til 8 laga uppbygging, en fræðilega séð getur það náð næstum 100 lögum af PCB. Flestir stóru ofurtölvurnar nota töluvert af fjöllaga móðurborðum, en vegna þess að hægt er að skipta um þessa tölvu fyrir fullt af venjulegum tölvuklasum hafa öfgafullar fjöllagatöflur smám saman verið úr notkun. Vegna þess að lögin í PCB eru náin saman er það yfirleitt ekki auðvelt að sjá raunverulegan fjölda, en ef þú fylgist vel með borðborðinu geturðu samt séð það.
Einkennandi
Ástæðan fyrir því að PCB er hægt að nota meira og meira er sú að það hefur marga einstaka kosti, sem hér segir.
Hár þéttleiki. Í áratugi hefur mikill þéttleiki PCB verið að þróast með því að bæta samþættingu og uppsetningartækni IC.
Mikil áreiðanleiki. Með röð skoðana, prófa og öldrunarprófa er hægt að tryggja PCB að vinna áreiðanlega í langan tíma (almennt 20 ár).
Hönnunarhæfni. Fyrir frammistöðu PCB (rafmagns, eðlis, efna, vélræns osfrv.) Hægt er að gera PCB hönnun með hönnun stöðlun, stöðlun osfrv., Með stuttum tíma og mikilli skilvirkni.
Framleiðni. Með nútíma stjórnun er hægt að framkvæma stöðlun, umfang (magn), sjálfvirkni og aðra framleiðslu til að tryggja samræmi vöru gæði.
Prófunarhæfni. A tiltölulega heill prófunaraðferð, prófunarstaðall, ýmsir prófunarbúnaður og tæki eru settir á laggirnar til að prófa og bera kennsl á PCB vöruhæfi og endingartíma.
Samanburðarhæfni. Kunshan JINGDING rafrænar PCB vörur eru ekki aðeins þægilegar fyrir stöðluð samsetningu ýmissa íhluta, heldur einnig fyrir sjálfvirka og stórfellda fjöldaframleiðslu. Á sama tíma er einnig hægt að setja saman PCB og ýmsa íhluti íhluta til að mynda stærri hluta, kerfi og jafnvel alla vélina.
Viðhald. Vegna þess að PCB vörur og ýmsir samsetningarhlutar íhluta eru framleiddir í stöðluðri hönnun og mælikvarða eru þessir hlutar einnig staðlaðir. Þess vegna, þegar kerfið hefur brotnað niður, er hægt að skipta um það fljótt, á þægilegan og sveigjanlegan hátt og hægt er að endurheimta kerfið fljótt. Auðvitað eru fleiri dæmi. Svo sem smámyndun, létt, háhraða merkjasending og svo framvegis.
Grein og myndir af internetinu, ef einhver innbrot pls hafðu samband við okkur til að eyða.

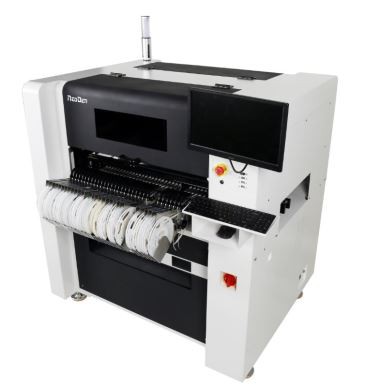

NeoDen veitir afullSMT samsetningarlínulausnir, þar á meðalSMTreflow ofn, bylgjulóða vél, velja og setja vél, lóðmálmaprentara, PCB loader, PCB unloader, spónapall, SMT AOI vél, SMT SPI vél, SMT X-Ray vél, SMT færiband búnað, PCB framleiðslu búnaðarSMT varahlutir osfrv hvers konar SMT vélar sem þú gætir þurft, vinsamlegast hafðu samband við okkur fyrir frekari upplýsingar:
