SMD Pick and Place
NeoDen4 SMD velja og setja myndband
Forskrift
| Vöru Nafn | NeoDen4 SMD velja og setja | Matarar | 48 stk |
Vélarstíll | Einn gantry með 4 hausum | Meðalvinnuafl | 220V/160W |
Staðsetningarhlutfall | 4000CPH | Hlutasvið | Minnsta stærð: 0201 |
Ytri vídd | L 680*B 870*H 460mm | Stærsta stærð: TQFP240 | |
Hámark viðeigandi PCB | 290mm*1200mm | Hámarkshæð: 5mm |
Upplýsingar

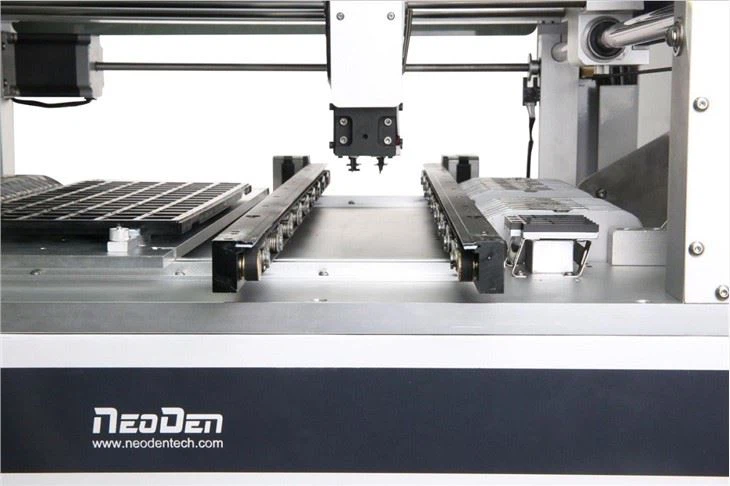

NEODEN óháðar rannsóknir og þróun á netinu með tvöföldum teinum:
Vélar búnar sjálfvirku járnbrautarkerfi geta hýst bretti frá til á breidd og á lengd.
Jafnvel þegar járnbrautarkerfið er sett upp er allt pláss sem eftir er á borðinu enn laust fyrir bakka og stuttar bönd.
Fjórir nákvæmnisstútar
1. Hægt er að setja stút af hvaða stærð sem er á hvaða fjórum stöðum sem er í hausnum, þannig að ein vél getur séð um alla nauðsynlega íhluti án þess að þurfa að skipta um stút.
2. Fjaðruðu stútarnir smella einfaldlega inn og dragast út úr hausnum. Hægt er að setja hvaða stút sem er á hvaða fjórum stöðum sem er á hausnum.
Sjónkerfi
Myndavélin sem snýr niður á við:
Þegar hnitunum hefur verið komið á geta skrefmótorarnir með hálflokuðu lykkju endurtekið þessar staðsetningar með 20 µm nákvæmni án þess að þörf sé á þessari myndavél.
Myndavélin sem snýr upp á við:
Sjónkerfið reiknar út mismuninn á kjörstöðu og raunverulegri stöðu (bæði XY og snúnings) og leiðréttir síðan fyrir allar villur áður en íhluturinn er settur nákvæmlega.
48 8mm fóðrari með borði og spólu
Rafmagnsmatararnir eru ódýrir en háþróaðar örgjörvastýrðar einingar sem eru pöraðar með límbandsskrælara.
Að auki ræður titringsmatarinn (fylgir) allt að 5 aðskildum slöngum.
Plássið sem er í boði fyrir íhluti sem eru fóðraðir í bakka og stuttar spólur fer eftir tiltækum fasteignum á borðinu.
Varúð
Uppsetning
1. Vinsamlegast settu vélina á láréttan stað.
2. Vinsamlegast haltu gólfinu hreinu og þurru, og vélin ætti að vera jarðtengd, til að koma í veg fyrir raflost eða leka.
Viðhald
1. Viðgerð og kvörðun ætti að vera starfrækt af hæfum vélatæknimanni. Þegar skipt er um íhluti, vinsamlegast notaðu þann hluta sem NeoDen útvegar. Við erum ekki ábyrg fyrir slysum vegna notkunar á óstöðluðum hlutum.
2. Gakktu úr skugga um að Boltar - Hnetur séu hertar eftir viðgerð, kvörðun eða skipt um einhvern hluta.
Athugið
Athugaðu vinnuumhverfið hvort það sé öruggt eða ekki
Vélin mun hefja 1-2 mín sjálfsskoðun eftir ræsingu. Það fer inn á aðgerðasíðuna þegar því er lokið. Þarf að bíða í 1-2 mínútur eftir að kveikt er á vélinni, uppsetningarhausinn færist á ská og fer síðan inn á notkunarsíðu
Q1:Hvað með ábyrgðina?
A: Við höfum 2 ára ábyrgð fyrir NeoDen4, 1 ár fyrir allar aðrar gerðir, stuðningur eftir sölu á ævinni.
Q2: Hvaða vörur selur þú?
A: Fyrirtækið okkar býður upp á eftirfarandi vörur:
SMT búnaður
SMT fylgihlutir: Matarar, fóðrunarhlutir
SMT stútar, stútahreinsivél, stútsía.
Q3: MOQ?
A: 1 sett vél, blandaðri röð er einnig velkomin.
