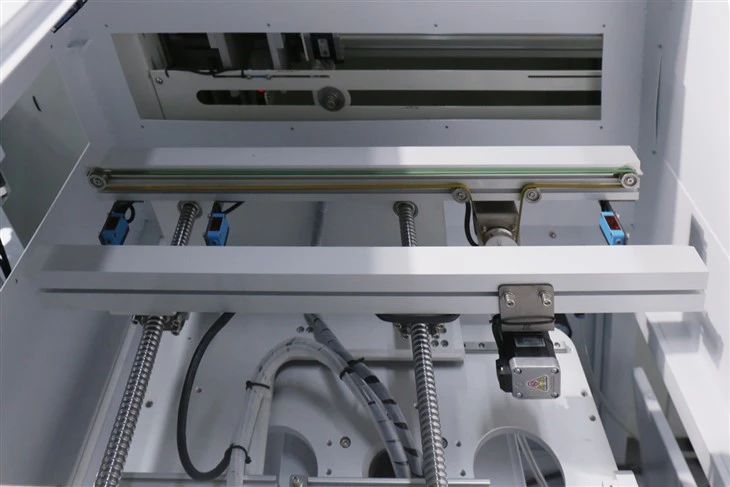

NeoDen T-90 færiband í snúningsstíl

Inngangur

NeoDen T-90 snúninga-færiband er sérstaklega hannað fyrir há-skilvirkni SMT framleiðslulínur. Sem þungur, fyrirferðarlítill sjálfvirk stjórneining er hún fyrst og fremst notuð á snúningspunktum SMT lína til að skipta um flæðistefnu með því að breyta nákvæmlega flutningsleið PCB. Þetta hámarkar verulega nýtingu gólfpláss í raftækjaframleiðslustöðvum án þess að skerða framleiðslugetu eða nákvæmni.

Þessi búnaður er í fullu samræmi við SMEMA staðla og er með háþróað Mitsubishi PLC stjórnkerfi og stjórnborði með-hári upplausn snertiskjás. Það styður margvíslegar margvíslegar-hornleiðarstillingar, sem gerir það að ómissandi nákvæmnistengli í nútíma SMT sjálfvirkri framleiðslulínusamþættingu.

Kostir kjarnaframmistöðu

• Sveigjanleg fjöl-hornleið:Kerfið styður T-laga stillingar, býður upp á margar PCB flæðisskiptastillingar, þar á meðal 90 gráður, 180 gráður, 270 gráður, beint-í gegnum, og réttsælis/rangsælis snúning, fullkomlega aðlagast ýmsum flóknum L-laga, U{{6}{7}laga framleiðslulínum, eða T-laga framleiðslulínu.
• Iðnaðar-einkunnarstjórnunararkitektúr:Knúið áfram af stöðugu Mitsubishi PLC stjórnkerfi og parað með leiðandi stjórnborði á snertiskjá, gerir það kleift að samhæfa línu-breiður, rauntímavöktun,-fjölþrepa hraðastillingu (þar á meðal engan-borðshraða, sjálfvirkan hraða og færibandatímastillingar) og nákvæma biðtímastillingu.
• Alveg lokaður, hár-öryggisbúnaður:Er með öflugri, fullkomlega lokuðum skápahönnun sem einangrar líkamlega hugsanlegar hættur eins og innra drifkerfið, veitir alhliða búnaðarvörn og tryggir öryggi-rekstraraðila á staðnum.
• Hefðbundin SMEMA Smart Line samþætting:Bæði framhlið (inntak) og aftari (úttak) endar búnaðarins eru búnir stöðluðum SMEMA merkjaviðmótum, samhæft við 2-víra/4-víra merkjasnúrur, og styðja merkjahandtök með ýmsum uppstraums- og niðurstraumstækjum, hvort sem það er spennutengd (24V DC) eða spennulaus (þurr snerting).

Forskrift



Tilgangur	Notað í SMT framleiðslulínum til að breyta stefnu PCB í hornum til að skipta um flæðistefnu	Leiðarbrautarhæð frá jörðu	900 ± 30 mm
Stjórnkerfi	Mitsubishi PLC Control / Touchscreen HMI stjórnborð	Þýðingarfjarlægð	80 mm
Stefna leiðarstillingar	90 gráður / 180 gráður / 270 gráður / Beint-í gegnum / Snúningur (réttsælis / rangsælis)	Hámarkssnúningsþvermál	φ 650 mm
Hámarks PCB mál	L460 mm × 330 mm	Forskriftir færibanda	4 mm
Stillingarsvið stýribrautarbreiddar	50 mm til 330 mm	PCB færibandshraði	9 metrar/mínútu (9 m/mín)
Lengd stýribrautar	560 mm	Aflþörf	220V AC 50Hz / 2A (110V spennustilling í boði sé þess óskað)
Kröfur um loftflæði/þjappað loft	4–6 kg/cm² (samsvarar upphafsþrýstingi búnaðar upp á 0,4–0,6 MPa)	Mál	L700 mm × B700 mm × H1100 mm
Heildarþyngd	153 kg	Stærð trékistu	860 mm × 860 mm × 1350 mm



Staðlaðar fyrirbyggjandi viðhaldsaðferðir

Til að tryggja að hornlínubrautin haldi mikilli nákvæmni í röðun til lengri tíma litið og til að hámarka endingartíma búnaðaríhluta, ættu rekstraraðilar verksmiðjunnar að fylgja nákvæmlega eftirfarandi reglubundnu viðhaldi með litlum-kostnaði og-hagkvæmni:

• Daglegt viðhald:Í lok hvers vinnudags, þurrkaðu og hreinsaðu búnaðinn, fjarlægðu vandlega leifar, rusl og daglegt ryk af yfirborði stýrisbrauta, vagna og skynjara.
• Mánaðarlegt viðhald:Framkvæmdu mánaðarlega skoðun á vélrænni gírskipaninni og settu viðeigandi magn af iðnaðarfitu á mikilvæga núningspunkta eins og blýskrúfur vélarinnar og snúningslegur.
• Ársfjórðungslegt viðhald:Framkvæmdu yfirgripsmikla skoðun á öllum vélrænum festiskrúfum á undirvagni vélarinnar á ársfjórðungi til að athuga hvort þær séu lausar og herðið þær aftur eftir þörfum.



NeoDen: Áreiðanlegur SMT búnaðarframleiðandi



verksmiðju



Fyrirtækjasnið

Zhejiang NeoDen Technology Co., Ltd. hefur framleitt og flutt út ýmsar litlar vélar til að velja og setja síðan 2010. Með því að nýta eigin ríka reynslu okkar R&D, vel þjálfaða framleiðslu, vinnur NeoDen gott orðspor frá viðskiptavinum um allan heim.

Í alþjóðlegu vistkerfi okkar, erum við í samstarfi við bestu samstarfsaðila okkar til að veita betri söluþjónustu, faglega og skilvirka tækniaðstoð.

Við trúum því að frábært fólk og samstarfsaðilar geri NeoDen að frábæru fyrirtæki og að skuldbinding okkar við nýsköpun, fjölbreytni og sjálfbærni tryggi að SMT sjálfvirkni sé aðgengileg öllum áhugafólki hvar sem er.





vottun







sýningu





Algengar spurningar

Q1. Hver er hámarks PCB stærð sem NeoDen T-90 SMT þýðingarvélin styður? Hvert er breiddarstillingarsviðið?

A. Hámarks PCB stærð sem studd er af innfæddri hönnun vélarinnar er 460 mm × 330 mm.

Til að koma til móts við vörur úr mismunandi framleiðslulotum er breidd færibanda teinanna mjög stillanleg og styður við handvirka þrepalausa stillingu frá 50 mm til 330 mm.



Q2. Getur þetta snúningsfæriband snúist í báðar áttir? Hvaða snúningsstefnur styður það?

A. Já. Þökk sé innbyggðu-Mitsubishi PLC stjórnkerfi, styður vagn plötuspilarans bæði réttsælis og rangsælis.

HMI býður upp á forstillta leiðarstillingar eins og 90 gráður, 180 gráður, 270 gráður og beint-í gegnum, uppfyllir að fullu hönnunarkröfur ýmissa T-laga eða sviðsettra framleiðslulína.



Q3. Hverjar eru sérstakar kröfur fyrir-umhverfi á staðnum, aflgjafa og loftveitu við uppsetningu búnaðar?

A. Til að tryggja stöðugan gang búnaðarins verður umhverfi verkstæðisins að uppfylla eftirfarandi kröfur: hitastig á milli 5 gráður og 55 gráður, raki undir 85% RH (ekki-þéttandi) og umhverfi laust við titring og ætandi lofttegundir. Varðandi innviði, þá er staðall aflgjafi búnaðarins 220V AC (50Hz/2A) eða 110V AC, eins og hann er stilltur á{10}}staðnum, og verður að vera tryggilega jarðtengdur. Auk þess þarf ytri loftþjöppu eða miðlæga loftgjafa til að veita stöðugt framboð af hreinu þjöppuðu lofti við þrýstinginn 4–6 kg/cm² (þ.e. 0,4–0,6 MPa).
