Grunnþekking SMT
1. Surface Mount Technology-SMT (Surface Mount Technology)
Hvað er SMT:

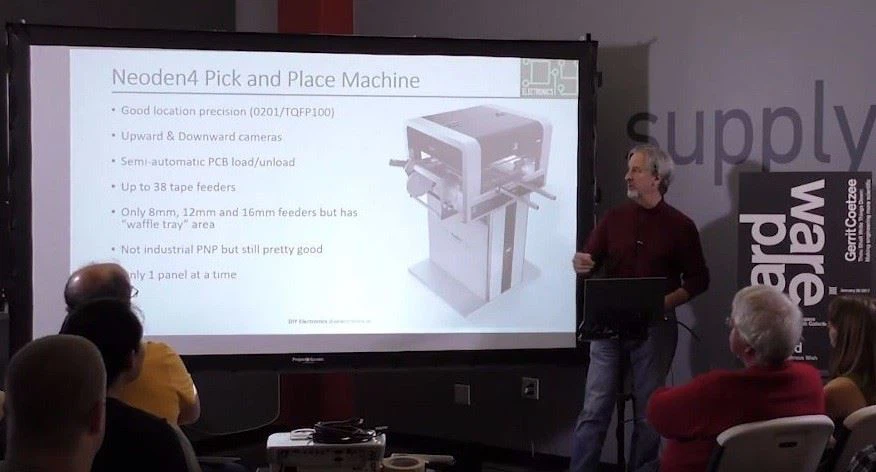

Almennt vísar til notkunar á sjálfvirkum samsetningarbúnaði til að festa og lóðmálpa flís af gerðinni og litlu litlu eða litlausu yfirborði samsetningarhluta / búnaðar (vísað til sem SMC / SMD, oft kallaðir flísíhlutir) á yfirborð prentborðsins (PCB) Eða önnur rafræn samsetningartækni á tilgreindri stöðu á yfirborði undirlagsins, einnig þekkt sem yfirborðsfestingartækni eða yfirborðsfestingartækni, vísað til sem SMT (Surface Mount Technology).
SMT (Surface Mount Technology) er ný iðnaðartækni í rafeindatækniiðnaðinum. Uppgangur þess og ör þróun er bylting í rafeindabúnaðarbransanum. Það er þekkt sem" Rising Star" í rafeindatækniiðnaðinum. Það gerir rafræna samsetningu meira og meira Því hraðari og einfaldari sem hún er, því hraðar og hraðari að skipta um ýmsar rafrænar vörur, því hærra samþættingarstigið og ódýrara verðið hafa lagt mikið af mörkum til hraðrar þróunar upplýsingatækninnar ( Upplýsingatækni) iðnaður.
Yfirborðsfestingartækni er þróuð úr framleiðslutækni íhlutakerfa. Frá 1957 til dagsins í dag hefur þróun SMT gengið í gegnum þrjú stig:
Fyrsti áfanginn (1970-1975): Megin tæknilega markmiðið er að beita smáminni flís íhlutum við framleiðslu og framleiðslu á blendingum rafmagns (kallað þykk kvikmyndrás í Kína). Frá þessu sjónarhorni er SMT mjög mikilvægt fyrir samþættingu Framleiðsluferlið og tækniþróun rafrásanna hefur lagt verulega af mörkum; á sama tíma hefur SMT byrjað að vera mikið notað í borgaralegum vörum eins og rafeindavakt úr kvars og rafrænum reiknivélum.
Seinni áfanginn (1976-1985): til að stuðla að skjótum smáumæfingum og fjölvirkni rafrænna vara og byrjaði að vera mikið notaður í vörum eins og vídeómyndavélum, útvarpstækjum og rafrænum myndavélum; á sama tíma var mikill fjöldi sjálfvirks búnaðar til samsetningar á yfirborði þróaður Eftir þróunina hafa uppsetningartækni og stuðningsefni flísíhlutanna einnig verið þroskaðir, sem lagði grunninn að mikilli þróun SMT.
Þriðji áfanginn (1986-nú): Meginmarkmiðið er að draga úr kostnaði og bæta enn frekar árangur-verðhlutfall rafrænna vara. Með þroska SMT-tækni og endurbætur á áreiðanleika ferla hafa rafrænar vörur sem notaðar eru í hernum og fjárfestingar (iðnaðar búnaður fyrir bifreiðatölvubúnað) iðnaðarbúnað) þróast hratt. Á sama tíma hefur mikill fjöldi sjálfvirkra samsetningarbúnaðar og aðferðaraðferða komið fram til að búa til flísíhluti. Hröð vöxtur í notkun PCB hefur hraðað lækkun heildarkostnaðar rafrænna vara.
2. Eiginleikar SMT:
①Hátt samsetningarþéttleiki, lítil stærð og létt þyngd rafrænna vara. Rúmmál og þyngd SMD íhluta eru aðeins um það bil 1/10 af hefðbundnum viðbótarhlutum. Almennt, eftir að SMT er tekið í notkun, minnkar rúmmál rafeindavöru um 40% ~ 60% og þyngdin er lækkuð um 60%. ~ 80%.
②Hátt áreiðanleiki, sterkur titringsgeta og lágt gallaliðagalla.
OodGóð hátíðni einkenni sem draga úr truflunum á rafsegul og útvarpsbylgjum.
④ Það er auðvelt að átta sig á sjálfvirkni og bæta framleiðslu skilvirkni.
Ave Vistaðu efni, orku, búnað, mannafla, tíma osfrv.
3. Flokkun yfirborðsfestingaraðferða: Samkvæmt mismunandi aðferðum SMT er SMT skipt í skammtaferli (bylgjulóða) og lóðlímunarferli (endurflæðislóða).
Helsti munur þeirra er:
① Ferlið áður en plástur er mismunandi. Sá fyrrnefndi notar plásturslím og sá síðarnefndi notar lóðmálma.

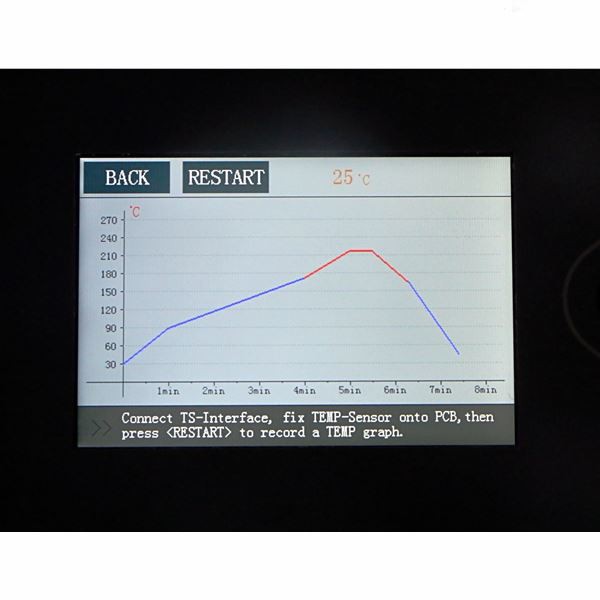

② Ferlið eftir plástur er öðruvísi. Sá fyrrnefndi fer í gegnum endurstreymisofninn til að lækna límið og líma íhlutina á PCB borð. Bylgjulóða er krafist; sá síðarnefndi fer í gegnum endurstreymisofninn til lóða.
4. Samkvæmt ferli SMT er hægt að skipta því í eftirfarandi gerðir: einhliða uppsetningarferli, tvöfaldur hliða uppsetningarferli, tvíhliða blandað umbúðaferli
① Settu saman með aðeins yfirborðsfestingarhlutum
A. Einhliða samsetning með eingöngu yfirborðsfestingu (einhliða festingarferli) Aðferð: skjáprentun lóðmálma líma → festingaríhlutir → endurflæðislóða
B. Tvíhliða samsetning með eingöngu yfirborðsfestingu (tvíhliða festingarferli) Aðferð: skjáprentun lóðmálma → festingaríhlutir → endurflæðingslóða → afturhlið → skjáprentun lóðmálma líma → festingaríhlutir → endurflæðislóða
② Settu saman við yfirborðsfestingarhluta á annarri hliðinni og blöndu af yfirborðsfestingarhlutum og götuðum íhlutum á hinni hliðinni (tvíhliða blandað samsetningarferli)
Aðferð 1: Skjárprentun lóðmálma líma (topphlið) → festir íhlutir → endurflæðislóðun → afturhlið → skammting (neðri hlið) → festingaríhlutir → háhitastyrkur → afturhlið → handinnsettir íhlutir → bylgjulóðun
Aðferð 2: Skjárprentun lóðmálma líma (topphlið) → festir íhlutir → endurflæðislóðun → innstungu vél (topphlið) → afturhlið → skammting (neðri hlið) → plástur → háhitun ráðhús → bylgjulóðun
Top Efsta yfirborðið notar götóttu íhluti og neðsta yfirborðið notar yfirborðsfestingarhluta (tvíhliða blandað samsetningarferli)
Aðferð 1: Afgreiða → festa íhluti → ráðhús við háan hita → afturhlið → íhlutir fyrir höndina → bylgjulóðun
Aðferð 2: Tappi við vélina → afturhlið → skammta → plástur → háhitameðferð → öldulóða
Sérstakt ferli
1. Flæði einhliða yfirborðs samsetningarferðar Notið lóðmálma til að festa íhluti og endurstreyma lóða
2. Tvíhliða yfirborðssamsetningarferli flæði A hlið beitir lóðmálma til að festa íhluti og endurstreymi lóða blaða B hlið beitir lóðmálma til að festa íhluti og endurstreyma lóða
3. Einhliða blönduð samsetning (SMD og THC eru á sömu hlið) A hlið beitir lóðmálma til að festa SMD endurflæðingslóða. Hlið hliðar THC B hliðarbylgjulóða
4. Einhliða blönduð samsetning (SMD og THC eru á báðum hliðum PCB). Notið SMD lím á B hliðina til að festa SMD lím herðunarhliðina A hliðinnsetning THC B hliðarbylgjulóða
5. Tvíhliða blönduð festing (THC er á hlið A, báðar hliðar A og B eru með SMD) Berið lóðmálma á hlið A til að festa SMD og flæðið síðan lóðflipspjald B hlið notið SMD lím til að festa SMD lím ráðhús flip borð A hlið til að setja THC B yfirborðsbylgjulóða
6. Tvíhliða blandað samkoma (SMD og THC á báðum hliðum A og B) A hlið beita lóðmálma til að festa SMD endurstreymis lóðaþjappa B hlið beita SMD límfestingu SMD lím ráðhús blaði A hlið innskot THC B hlið bylgja lóða B- hliðarhandsuðu
Fífar. SMT hlutiþekking
Algengt er að nota SMT íhlutategundir:
1. Yfirborðsfestingarviðnám og potentiometers: rétthyrnd flís viðnám, sívalur fast viðnám, lítil fast viðnám net, flís potentiometers.
2. Yfirborðsfestir þéttar: marghátta flískeramþéttar, tantal rafgreiningarþétta, rafsöfnun þétta, glimmerþéttar.
3. Yfirborðs festingar spólar: vír-sár spón spólar, fjöllaga spólaspennarar
4. Magnetic perlur: Chip Bead, Multilayer Chip Bead
5. Aðrir flísíhlutir: flís marghliða varistor, flís hitamælir, flís yfirborðsbylgjusía, flís marghliða LC sía, flís marghliða seinkunarlína
6. Yfirborðsfesting hálfleiðari tæki: díóða, litlir útlínupakkaðir smári, litlir útlínupakkaðir samþættir hringrásir SOP, blýlögð plastpakkar samþættar hringrásir PLCC, fjórfaldur pakki QFP, keramikflísberi, hlið array kúlulaga pakka BGA, CSP (Chip Scale Package)
